O comissionamento de climatização é a etapa em que o sistema instalado é testado, medido e ajustado para operar como o projeto previu, antes de ser entregue para operação. Não é vistoria visual, é medição de vazão de ar, vazão de água, temperatura, pressão e ruído, com os dados registrados e comparados ao memorial de cálculo. Em obras de grande porte, essa etapa costuma ser subestimada, e é justamente ali que aparecem os problemas que só viram reclamação meses depois, quando o prédio já está em operação.
O erro mais comum é tratar a instalação como sinônimo de entrega. A tubulação está montada, o duto está no lugar, os equipamentos ligam: para muita gente, o sistema está pronto. Mas ligar não é o mesmo que funcionar dentro da faixa projetada. Um chiller pode estar operando e ainda assim entregar vazão de água 20% abaixo do previsto por causa de um desbalanceamento na rede hidráulica. Um sistema VRF pode estar refrigerando e ainda assim ter ambientes com temperatura 3 ou 4 graus fora da meta, porque a distribuição de ar entre as unidades internas não foi balanceada.
O que entra no comissionamento de um sistema de climatização
O comissionamento cobre o sistema inteiro, não só o equipamento principal. Em uma obra corporativa ou industrial, o processo normalmente inclui:

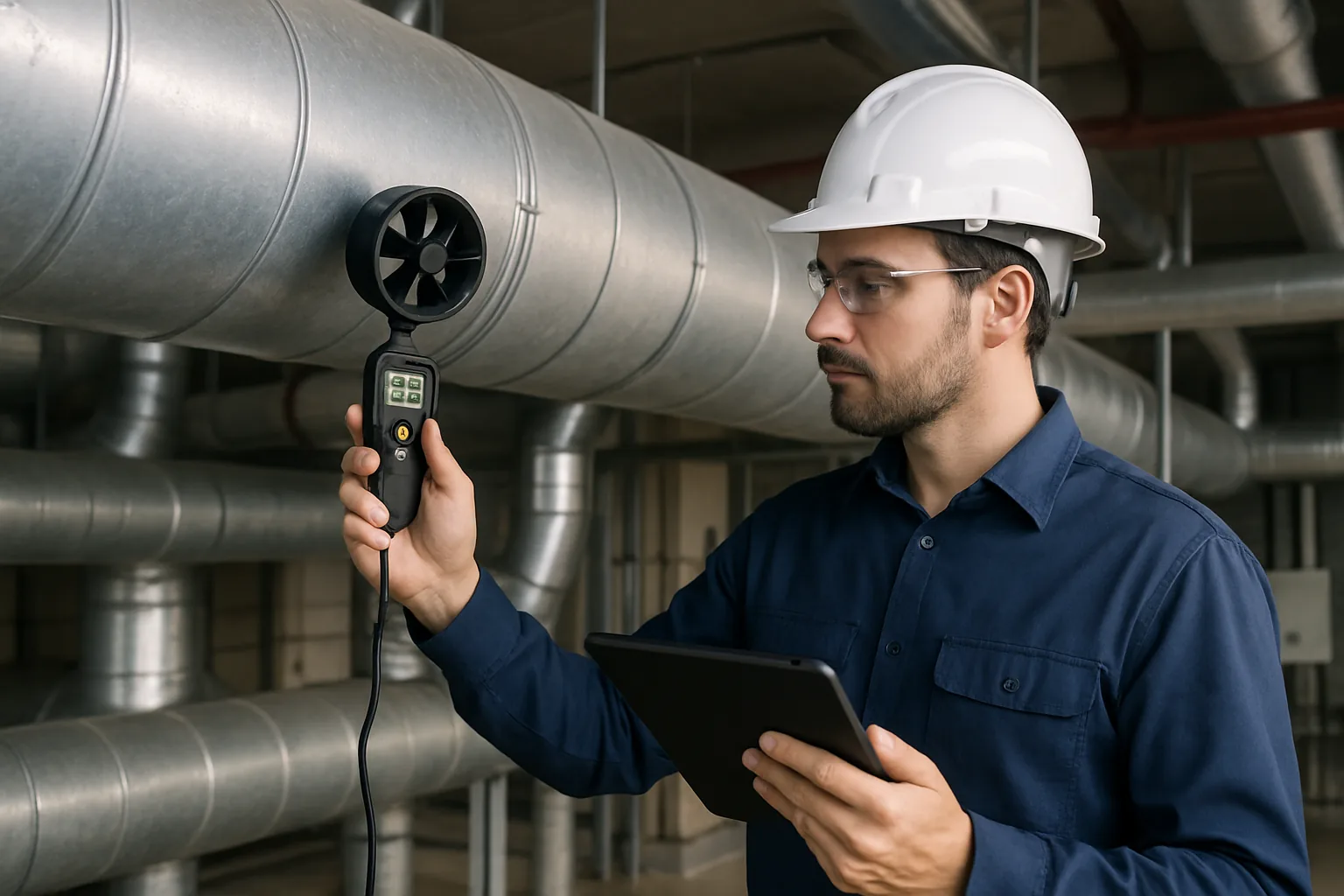

- balanceamento de vazão de ar em cada difusor e grelha, comparando o valor medido com o valor de projeto para cada ambiente;
- balanceamento hidráulico da rede de água gelada ou de condensação, garantindo que cada trecho receba a vazão prevista;
- teste de temperatura de insuflamento e retorno em cada zona climatizada, sob carga real do ambiente;
- verificação de pressão diferencial em salas que exigem controle de contaminação, como farmacêuticas, hospitalares ou salas limpas;
- teste de intertravamentos e lógica de controle, incluindo sequência de partida, proteção de equipamentos e resposta a falha;
- medição de ruído e vibração em pontos críticos, sobretudo perto de áreas ocupadas.
Cada um desses testes gera um relatório com o valor medido e o valor de projeto lado a lado. Quando a diferença passa da tolerância aceitável, o ajuste é feito ali, antes da entrega, e não depois, com o prédio ocupado e o sistema em operação normal.
Por que isso importa mais em obras de grande porte
Em uma obra pequena, um desbalanceamento pode significar uma sala mais fria que a outra. Em uma obra como um shopping, um hospital ou um data center, o mesmo erro tem outra escala. O projeto de climatização de um shopping center lida com dezenas de zonas térmicas diferentes, cada uma com carga própria, e o comissionamento é o que garante que a loja perto da praça de alimentação não fique quente enquanto o corredor central fica gelado. Em obras que chegam a centenas de toneladas de refrigeração, como as de 630 TR ou 710 TR que o Grupo Ar Master executou em unidades de saúde e no Judiciário paranaense, um desbalanceamento de 10% na vazão principal já representa uma diferença de carga equivalente a dezenas de toneladas mal distribuídas pelo edifício.
O que acontece quando o sistema é entregue sem comissionamento adequado
O sintoma mais comum é o sistema que “não bate com o projeto”: consumo de energia mais alto do que o previsto, ambientes com reclamação recorrente de temperatura, equipamento operando fora da faixa de eficiência ideal por estar compensando um desbalanceamento que ninguém corrigiu. Isso tem relação direta com o tema tratado em por que o sistema opera a maior parte do tempo em carga parcial: um sistema mal comissionado em carga plena tende a operar ainda mais fora do ponto ideal quando a carga cai, porque o desbalanceamento original se acentua em vazões menores.
Há também o risco regulatório. Sistemas de climatização em edifícios de uso público e coletivo precisam operar dentro dos parâmetros de qualidade do ar interior definidos pela regulamentação da Anvisa, e um sistema que nunca teve seu balanceamento de ar validado dificilmente vai sustentar esses parâmetros de forma consistente ao longo do tempo. A Anvisa trata a qualidade do ar em ambientes climatizados como requisito de saúde pública, não como item decorativo do projeto.
Comissionamento não é o mesmo que manutenção
É comum confundir as duas coisas. O comissionamento acontece uma vez, na entrega da obra (ou depois de um retrofit relevante), e serve para validar que o sistema está dentro do projetado. A manutenção é contínua e serve para manter esse desempenho ao longo da vida do equipamento. Um sistema bem comissionado e mal mantido perde desempenho com o tempo; um sistema mal comissionado começa a operação já fora do ponto, e nenhuma rotina de manutenção corrige isso sozinha, porque a manutenção corrige degradação, não erro de origem.
Como fica registrada a entrega técnica
Depois do comissionamento, a entrega técnica inclui a documentação com os valores medidos, o as built da instalação, o manual de operação e o treinamento da equipe que vai operar o sistema no dia a dia. É esse conjunto que serve de base para o plano de manutenção, operação e controle (PMOC) que o edifício vai seguir a partir dali. Sem esse pacote, quem assume a operação do sistema não tem parâmetro de referência para saber se um equipamento está degradando ou se sempre operou daquele jeito.
As normas técnicas da ABNT que tratam de instalações de ar-condicionado estabelecem parâmetros de projeto e execução que servem de referência exatamente para essa comparação entre o previsto e o medido durante o comissionamento.
Perguntas frequentes sobre comissionamento de climatização
Comissionamento é obrigatório por norma?
Não existe uma norma isolada que exija “comissionamento” pelo nome, mas as normas de instalação de ar-condicionado e os contratos de engenharia costumam prever testes de comissionamento como parte da entrega da obra. Na prática, entregar um sistema de grande porte sem essa validação é assumir um risco técnico que normalmente aparece depois, como consumo de energia fora do previsto ou reclamação de conforto.
Quem faz o comissionamento, o instalador ou uma empresa independente?
Pode ser feito pela mesma equipe que projetou e instalou o sistema, desde que siga um protocolo de medição documentado e comparável ao projeto original, ou por uma equipe independente contratada só para essa validação. O que importa não é quem faz, e sim se o relatório final compara valor medido com valor de projeto, ponto por ponto.
Quanto tempo leva o comissionamento de um sistema grande?
Varia com o número de zonas térmicas e a complexidade da rede hidráulica. Um edifício com dezenas de ambientes independentes leva mais tempo do que uma indústria com poucos setores climatizados, porque cada ponto de medição precisa ser testado sob condição real de carga.
Retrofit também precisa de comissionamento?
Sim, sempre que o retrofit altera capacidade, vazão ou controle do sistema. Quem está avaliando essa decisão pode ver mais detalhes em quando vale fazer retrofit em vez de trocar o sistema todo: o comissionamento pós-retrofit é o que garante que a mudança entregou o ganho esperado.
